Datos del producto:
Pago y Envío Términos:
|
color: | blanco | Tono: | 1.20m m |
---|---|---|---|
Material: | PA66 UL94V-0; LCP UL94V-0 (HF) | Gama del alambre: | AWG28# a 32# |
Clase de la protección del medio ambiente: | Halógeno libre (HF) | ||
Alta luz: | Conectores masculinos del jefe,conector pin 6 |

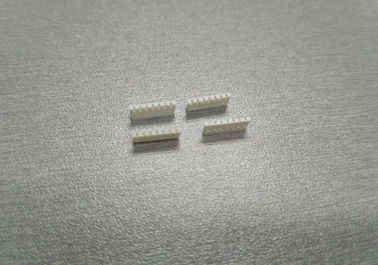

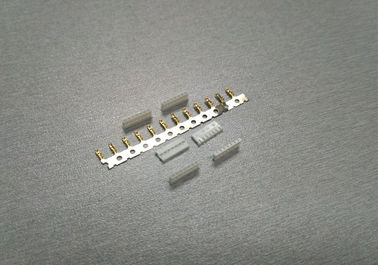

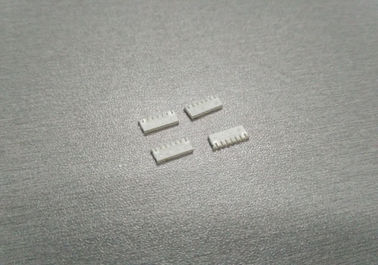

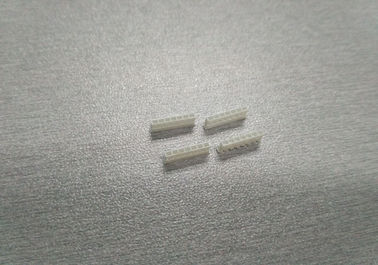

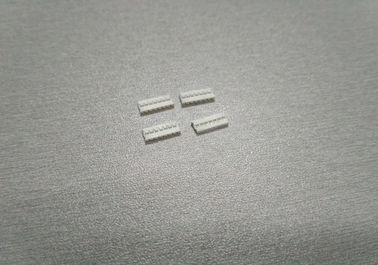

Tablero terminal dorado para subir a la vivienda de la echada 1.0m m del conector con los materiales PA66
1, la especificación del producto incluyendo propiedades básicas de la información del tamaño, eléctricas y mecánicas.
1. Información básica:
Color: Blanco
Echada: 1.20m m
Circuitos: 2 a 8 posiciones
No. de la fila: Solo
Aislamiento OD: 0.80m m
Tipo de empaquetado: Bolso
Gama del alambre: AWG32# a 28#
Material de aislamiento: LCP, UL94V-0; PA66, UL94V-0
Piezas hechas juego: Oblea de la serie A1201
Uso: Señal, alambre de subir
Materiales terminales: Bronce de fósforo
Terminal del final: tipo del Oro-flash
Paquete terminal: 20K PC/carrete
Método de proceso terminal: E-sellado antes de estañado
2. Característica eléctrica:
Grado actual: 1A CA, DC
Grado del voltaje: 125V CA, DC
Resistencia de contacto: 20mΩ
Resistencia de aislamiento: 100mΩ
Voltaje que soporta: 500V AC/minute
3. Característica mecánica:
Gama de temperaturas: -25 - 85°C
Fuerza terminal de la inserción: 1.50kgf (máximo)
Fuerza de la retención del terminal/de la vivienda: 0.40kgf (minuto)
Fuerza de la retención del Pin: 0.50kgf (minuto)
2, dibujo relacionado e informe
Dibujo del producto
Informe de prueba
Este documento es la propiedad de la empresa de Xin Pei y entregada en la condición expresa que no debe ser divulgado, ser reproducido o ser utilizado, entera o parcialmente, para la fabricación o la venta por cualquier persona con excepción de la empresa de Xin Pei. Sin su consentimiento previo, y ése no a la derecha se concede para divulgar o para utilizar cualquier información en este documento. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. alcance Esta especificación cubre los requisitos para el funcionamiento de producto del alambre de la echada de 1.20m m de subir serie de los conectores.
2. Construcción, dimensiones, material y galjanoplastia Vea los dibujos atados
3. Grados y alambres aplicables
*: Incluyendo subida terminal de la temperatura
4. Funcionamiento eléctrico
5. Funcionamiento mecánico
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6. Funcionamiento medioambiental y otros
7. Fuerza de la inserción/del retiro del actuador [Unidad: kgf]
|
3, FAQ
Q1: ¿Es usted fabricante o empresa comercial?
A: Somos fabricante con 12 años de la experiencia de compañía de fabricación profesional que se especialice en producir, la investigación y desarrollo, ventas de la variedad de conectores electrónicos, los terminales, la oblea etc.
Q2: ¿Cómo controlar la calidad de sus productos?
A: La calidad es vida de nuestra compañía. El control del personal del control de calidad cada procedimiento según el programa ISO9001. Todos pieza el are100% probado antes de enviar.
Q3: ¿Cómo puedo conseguir la muestra?
A: La muestra está gratis, pero la tarifa de transporte beared por los clientes.
Q4: ¿Qué sus productos se aplican?
A: Nuestros productos se aplican al uso automotriz, al equipo del conmmunication, al uso industrial, al aparato electrodoméstico, a la electrónica, al etc.
4, nuestra gama del uso del producto
Compruebe por favor amablemente la imagen abajo, usted puede conocer a nuestro socio y cliente principales directamente. Usted puede tomar la decisión sabia como ellos. Nuestros productos se utilizan principalmente en alambre para atar con alambre la conexión, poder, dentro de algunas máquinas y algunos dispositivos, o poder del tablero del PWB. A propósito, todo este prodcut de la serie se cumple con el ALCANCE, UL, srandard de RoHS. Para proteger el furthur del evironment, algunas piezas son halógeno libre.
manera de 5, de la entrega y del pago
Podemos ofrecer la manera múltiple de la entrega para usted, él le dejaremos recibir nuestra parte en poco tiempo. Además, las condiciones de pago flexibles están disponibles ahorrar las cargas de comisión ambas para nosotros.
Política de pago
Valor total del orden (moneda: USD) | Condiciones de pago sugeridas |
Menos que USD350 | Unión de Paypal o de Wester |
Entre USD350 y USD500 | Western Union, TT |
Entre USD500 y USD5000 | TT |
Sobre USD5000 | TT |
La tarifa de comisión de TT/PayPal/carta será compartida por nosotros junta.
