Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Arneses del alambre del conector SMH200 | Tono: | 2.00m m |
|---|---|---|---|
| Conector de color: | blanco | Terminales: | Fósforo Bronzne con estañado |
| Longitud: | 325m m | color del alambre: | Blanco, rojo, negro |
| Tamaño del alambre: | AWG26# | conductor: | Cobre puro |
| Alta luz: | Haz de cables electrónica,haz de cables auto |
||

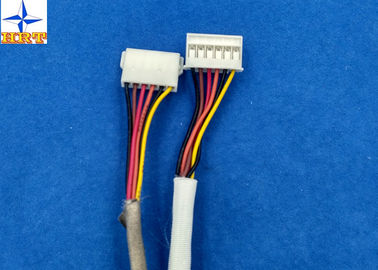

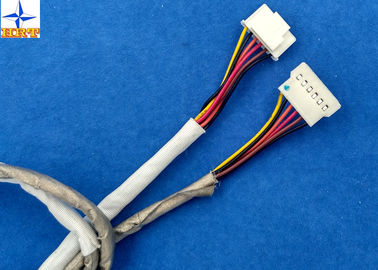

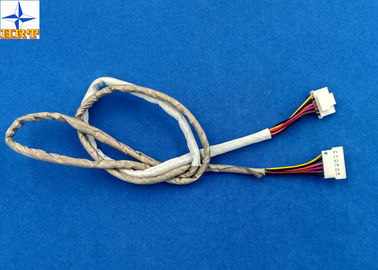

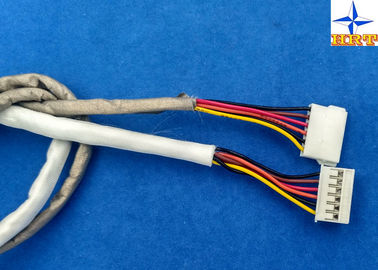

alambre del arnés de cable al montaje del alambre del tablero con los conectores de la echada YH SMH200 de 2.0m m
Descripción de producto
Nombre de producto: | Arnés de cable del tablero del PWB, tablero al arnés de cable del tablero, alambre al cable del tablero |
Secification: | Según la imagen del cliente, no. del artículo o la imagen |
Certificación: | UL, SGS, ROHS, ALCANCE |
Entrega: | La entrega común en el plazo de 1 día, entrega modificada para requisitos particulares de las mercancías de las mercancías dentro de 5-7days |
Muestra: | Libre |
MOQ: | La mayoría del producto no tener MOQ, pedidos para apenas de una pieza es agradable |
Términos del comercio: | EXW, MANDO, ect del CIF |
Paquete: | Conector 1000/2000 por bolso con la etiqueta, El terminal en rollo, puso en el cartón estándar 50*50*40cmexport con la lista de embalaje y la marca del envío |
Condiciones de pago: | T/T por adelantado, Western Union, Paypal, L/C |
Uso: | Ampliamente utilizado en el equipo de telecomunicación, el ordenador, reguladores, seguridad de la alarma, instrumentos del dispositivo y campos |
Servicio: | ODM/OEM (diseño, ingeniería, fotografía, muestra, producción) |
Grados y alambres aplicables
| Artículo | Estándar | ||
| Voltaje clasificado (máximo) | 100V AC/DC | Aislamiento O.D. 1.50m m (máximo) | |
| Alambres actuales (máximo) y aplicables clasificados | AWG#24 | 2.0A AC/DC | |
| AWG#26 | 1.5A AC/DC | ||
| AWG#28 | 1.0A AC/DC | ||
| AWG#30 | 0.5A AC/DC | ||
| Gama de temperaturas ambiente | -25℃ ~ +85℃* | ||
*: Incluyendo subida terminal de la temperatura
Funcionamiento eléctrico
| Pruebe la descripción | Procedimiento | Requisito | |
| 4-1 | | Acople los conectores, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) | 10mΩ (máximo) |
| 4-2 | Resistencia de aislamiento | Acople los conectores, aplique 500V DC entre el terminal o la tierra adyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000MΩ (mínimo) |
| 4-3 | Voltaje que soporta dieléctrico | Acople los conectores, aplique la CA 800V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202) | Ninguna avería. |
| 4-4 | Resistencia de contacto en la porción prensada | Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
Servicios: También modificamos productos para requisitos particulares especiales para cumplir los requisitos de nuestros clientes. Muéstrenos su dibujo, muestree o indicar los detalles, nosotros lo producirá o por favor amablemente nos enviará sus parámetros específicos de la ingeniería tales como IMD, VSWR, galjanoplastia etc. Discutiremos con usted sobre los detalles y no dude en nos entraremos en contacto con por favor.
Calidad: Utilizamos solamente los mejores componentes de la calidad para asegurarnos que el estándar de nuestra gama de productos está del calibre más alto. Todos los productos nuestro departamento del control de calidad nos agotados seleccionamos y somos probados estrictamente.
Garantía: Proporcionamos servicio completo, incluyendo servicio de calidad, los servicios de la dirección, nosotros nos centramos en necesidades del cliente en cada detalle.
Ofrecemos diversa manera del pago y del envío para usted, después podemos conseguir más beneficio.
Eche el fósforo Brone/conector estañado de 2.00m m del terminal de la batería
