Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | A1501-TPE | Tono: | 1.50m m |
|---|---|---|---|
| Finalizar: | estañado | Material: | TER: Fósforo Bronzne |
| Aislamiento O.D,: | 1.15m m (máximo) | grado de la Fuego-protección: | UL 94V-0 |
| utilizado: | Vivienda de la serie A1501 | Gama del alambre: | AWG#22--#28 |
| Alta luz: | conectores del alambre de la encrespadura,Terminal de la encrespadura del conector |
||
Descripción:

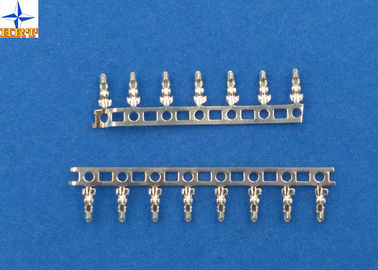

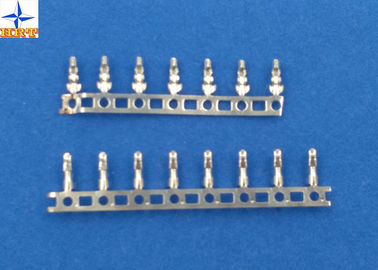

1. Los terminales de la serie A1501 son sellados por el bronce de fósforo, E-sellado beforeTin-plateado, nos estañaron que llaman A1501-TPe, cantidad que embala mínima son 20,000pcs/Reel. La capacidad de producción diaria es 300 a 400 KPCS.
2. Gama del alambre de los terminales: AWG #22--#28insulation OD is0.90mm (máximo).

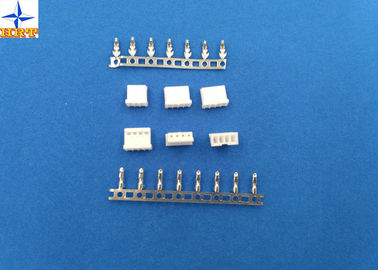

3. terminal de la serie A1501 usado en la vivienda de A 1501series
Fuerza de la inserción/del retiro del actuador:
| Pruebe la descripción | Procedimiento | Requisito |
|
Resistencia de contacto |
Acople los conectores, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) | 20mΩ (máximo) |
| Resistencia de aislamiento | Acople los conectores, aplique 500VDCentreel terminal o la tierraadyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (mínimos) |
| Voltaje que soporta dieléctrico | Acople los conectores, aplique la CA 800V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202)) | Ninguna avería. |
| Resistencia de contacto en la porción prensada | Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
Eléctrico:
| Corriente clasificada | máximo de 3A AC/DC |
| Voltaje clasificado | 350V AC/DC |
| Voltaje de Withstand | 500V AC/minute |
| Resistencia de aislamiento | Minuto 1000MΩ |
| Resistencia de contacto | 20MΩ máximo |
| Temperatura de funcionamiento | -25 - 85°C |
Dibujo:
Calidad:
El metal Co. electrónico, Ltd.to de Plastic& del xinpei del mundo provee de clientes responsabilidad del servicio de la eficacia alta, avanza, la búsqueda de los endess
Excepto la galjanoplastia, de útiles del diseño, sellando, el moldeo a presión, monta, prueba, embalando. Todo el
el paso está haciendo por nosotros mismos. Podemos controlar tan la calidad.
1. Fabricado bajo controles estrictos.
2. 9001:2008 del ISO
3. Certificación de la UL
4. Alcance Cetitifaction
5. Conformidad de RoHS
6. OEM para el PULSO
7. Política medioambiental activa
8. Cada 3times probado módulo (no apenas lote probado)
