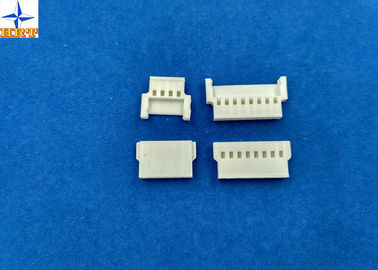

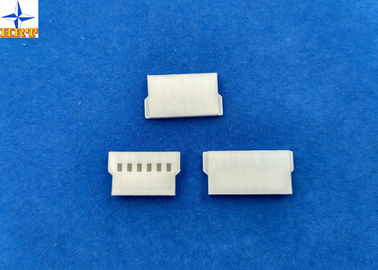

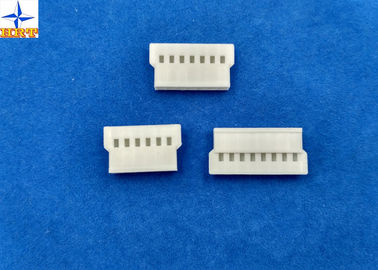

alambre de la echada de 2.0m m para atar con alambre el conector, vivienda del enchufe del Alambre-a-alambre de la echada de 2.00m m, vivienda de 51006 encrespaduras

alambre de la echada de 2.0m m para atar con alambre el conector, vivienda del enchufe del Alambre-a-alambre de la echada de 2.00m m, vivienda de 51006 encrespaduras

    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
  • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing

    Datos del producto:

    Lugar de origen: Dongguan, China (continente)
    Nombre de la marca: HRT
    Certificación: ISO9001/ ISO14001/UL/RoHS/REACH
    Número de modelo: C2003HF-NP

    Pago y Envío Términos:

    Cantidad de orden mínima: 5000 pcs
    Precio: USD0.001 to 0.5 per pcs
    Detalles de empaquetado: bolso con el cartón de papel del exterior
    Tiempo de entrega: 5 a 8 días laborables después del pago comprobado
    Condiciones de pago: TT, Western Union, Paypal, L/C
    Capacidad de la fuente: 28 millones de PC por mes
    Contactar ahora
    Descripción detallada del producto
    color: blanco Tono: 2.00m m
    Materiales: PBT, UL94V-0 Vivienda conveniente: Serie de C2003HM
    Tipo de embalaje: bolsa Aplicación: Poder, Alambre-a-Alambre

    alambre de la vivienda de la echada de 2.0m m para atar con alambre el tipo del conector con las piezas libres C2003HF del halógeno material PA66

    1, especificación sobresale de parte


    Información detallada




    Información básica del tamaño

    Circuitos De 2pins a 16pins
    Aislamiento O.D. 1.40m m (máximo)
    Cerradura de acoplamiento Ninguno
    Gama del alambre AWG24# a 28#
    El halógeno libera Nilón 66, UL94V-0
    Ninguno tipo material del HF PBT, UL94V-0
    Terminales hechos juego Serie de A2003F-T

    Propiedades eléctricas Grado actual 2A CA, DC
    Grado del voltaje 125V CA, DC
    Resistencia de contacto 20mΩ máximo
    Resistencia de aislamiento minuto 1000mΩ
    Voltaje que soporta 500V AC/minute

    Propiedades mecánicas Gama de temperaturas -25℃ al ℃ 85
    Fuerza terminal de la inserción kgf 1,50 (máximo)
    Fuerza de la retención del terminal/de la vivienda kgf 1,20 (mínimo)
    El prensar saca la fuerza Kgf AWG#24 3,0 (mínimo)
    Kgf AWG#26 2,0 (mínimo)
    Kgf AWG#28 1,0 (mínimo)
      El otro de la información control bondadoso por favor la imagen siguiente.





    2, dibujo de ingeniería correspondiente y informe de prueba
    Debajo de fichero está nuestro dibujo de ingeniería e informe de prueba para más información. Está seguro que será a
    la buena referencia para que usted conozca esta serie parte claramente.
    alambre de la echada de 2.0m m para atar con alambre el conector, vivienda del enchufe del Alambre-a-alambre de la echada de 2.00m m, vivienda de 51006 encrespaduras
    alambre de la echada de 2.0m m para atar con alambre el conector, vivienda del enchufe del Alambre-a-alambre de la echada de 2.00m m, vivienda de 51006 encrespaduras


    Funcionamiento mecánico



    Pruebe la descripción Procedimiento Requisito
    5-1 Fuerza de la inserción y del retiro del actuador Inserte y retire el actuador al índice de la velocidad de 25±3m m/minuto. Refiera al párrafo 7
    5-2 El prensar saca la fuerza Fije el terminal prensado, aplique axial sacan la fuerza en el alambre en la rata de la velocidad de 25±3m m/minuto. (Basado sobre JIS C5402 6,8) AWG#24 kgf 3,0 (mínimo)
    AWG#26 kgf 2,0 (mínimo)
    AWG#28 kgf 1,0 (mínimo)
    5-3 Fuerza terminal de la inserción. Inserte el terminal prensado en la vivienda. kgf 1,50 (máximo)
    5-4 Fuerza de la retención del terminal/de la vivienda. Aplique axial sacan la fuerza al índice de la velocidad de 25±3m m/minuto en el terminal montado en la vivienda. kgf 1,20 (mínimo)
    5-5 Durabilidad Cuando es acoplado hasta 50 ciclos en varias ocasiones por el índice del ciclo 10 por minuto. Resistencia de contacto 40mΩ (máximo)
    5-6 Vibración

    Amplitud: 1.5m m P-P

    Tiempo del barrido: 10-55-10 herzios en 1 duración minuciosa: 2 horas en cada X.Y.Z disminuyen.

    (Basado sobre MIL-STD-202 el método 201A)

    Aspecto ningún daño.

    Resistencia de contacto 40mΩ (máximo)

    Discontinuidad 1 μsec. (Máximo)

    5-7 Choque físico el ² 490m/s {50G}, 3 movimientos en cada X.Y.Z disminuye. (Basado sobre el método 213B Cond de JIS C0041/MIL-STD-202. A)




    3, nuestro servicio completo

    Podemos ofrecer un mejor servicio para usted para tener una relación larga y del dos-triunfo de negocio, también para construir amistad personal.
    echada de 2.00m m tablero-en la vivienda de los conectores verticales B2011HR del tablero del PWB de la entrada del top del montaje
