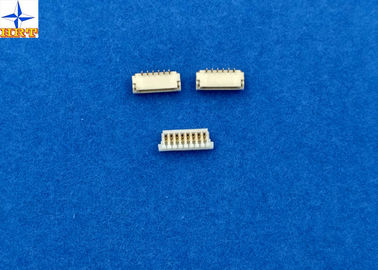

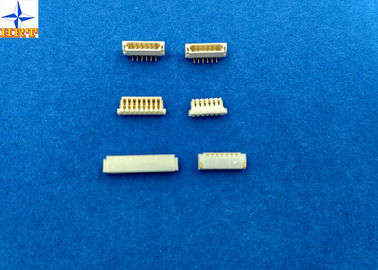

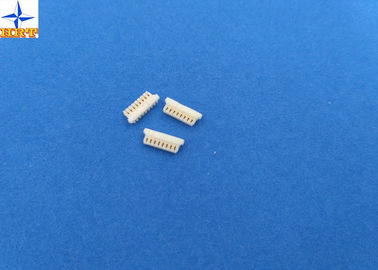

conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#

conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#

    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
  • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#

    Datos del producto:

    Lugar de origen: Dongguan, China (continente)
    Nombre de la marca: HRT
    Certificación: ISO9001/ ISO14001/UL/RoHS/REACH
    Número de modelo: A0800HI

    Pago y Envío Términos:

    Cantidad de orden mínima: 5000pcs
    Precio: negotiated
    Detalles de empaquetado: Carrete, tubo (tubo), cinta, bolso o como sea necesario
    Tiempo de entrega: 5 a 8 días laborables después del pago comprobado
    Condiciones de pago: TT, Western Union, Paypal, L/C
    Capacidad de la fuente: 28000K PCS por mes
    Contactar ahora
    Descripción detallada del producto
    Categoría: La vivienda Inflamabilidad: 94V-0
    Gama del alambre: AWG32# y 36# Género: Receptáculo
    Aplicación: Señal, Alambre-a-Tablero

    viviendas del conector de la dislocación del aislamiento de la echada de 0.8m m con el material A0800 de LCP



    1, especificación detallada:



            1. información básica:

    • Color: amarillo claro
    • No. de la fila: solo
    • Circuitos: 2pin a 22pin
    • Plateado: Dorado
    • Aislamiento O.D.: 0.39m m
    • Piezas hechas juego: Oblea de la serie A0800
    • Material de la vivienda: LCP (halógeno libre); PA46 estándar
    • Material de los contactos: bronce de fósforo/estañado
    • Tipo del montaje: Soporte superficial

            2. característica eléctrica:

    • Grado actual: 0.5A CA, DC (AWG#30); 0.2A CA, DC (AWG#36)
    • Grado del voltaje: 30V CA, DC
    • Resistencia de contacto: 20mΩ máximo
    • Resistencia de aislamiento: 100mΩ
    • Voltaje que soporta:  200V AC/minute

            3. característica mecánica:

    • Gama de temperaturas: - 25°C ~+85°C



                                Otros datos detallados comprueban por favor las imágenes abajo.

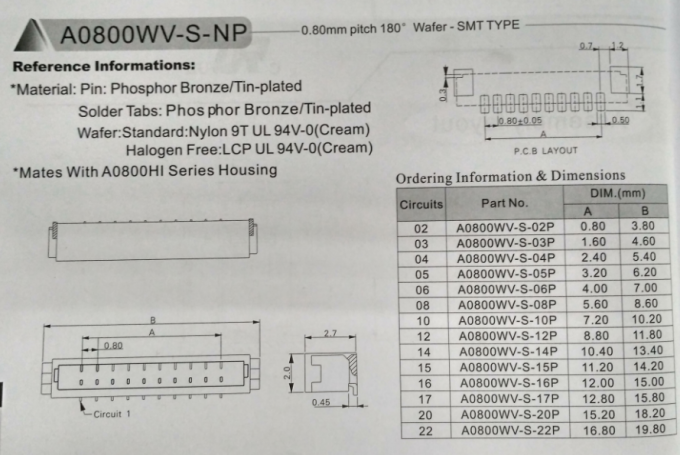

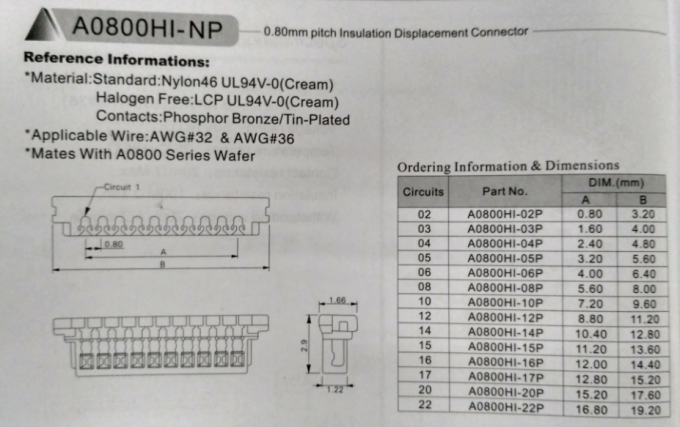

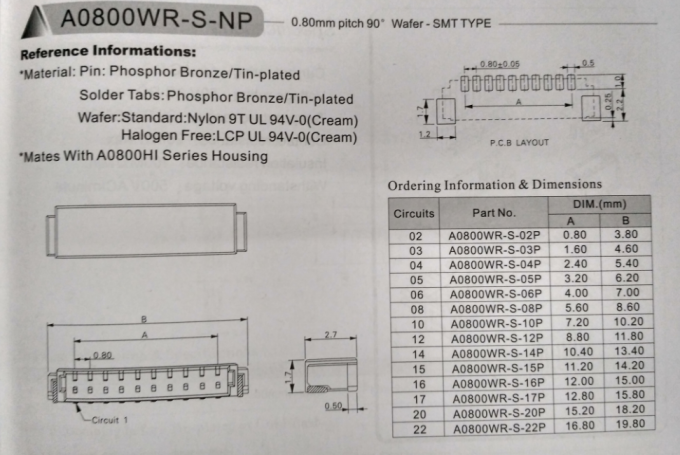

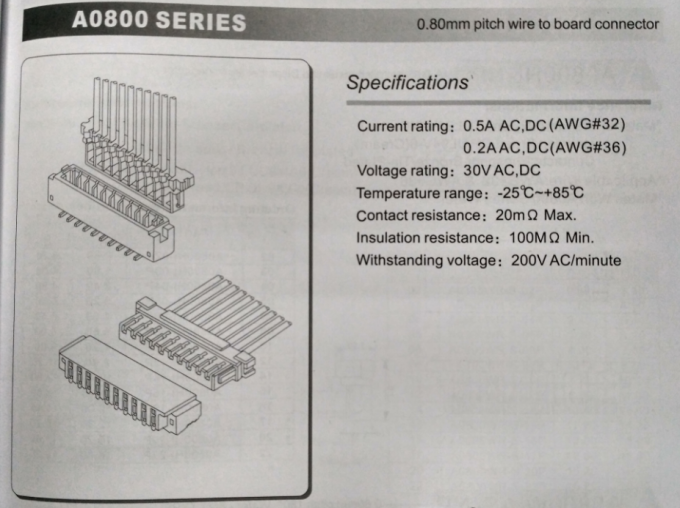

     2, dibujo de ingeniería relacionado e informe de prueba



    La imagen atada es nuestro dibujo de ingeniería estándar e informe para su referencia, le ayudará a

    conozca nuestra característica de producto, después le puede elegir los modelos correctos.

    conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#

    conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#

    conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#

    conector del conector SUR de la dislocación del aislamiento de la echada de 0.8m m para AWG32#









    3. Grados y alambres aplicables



    Artículo Estándar
    Voltaje clasificado (máximo) 30V AC/DC Aislamiento O.D. 0.38m m (máximo)
    Alambres actuales (máximo) y aplicables clasificados AWG#32 0.5A AC/DC
    Gama de temperaturas ambiente -25℃ ~ +85℃

    *: Incluyendo subida terminal de la temperatura





    4. Funcionamiento eléctrico



    Pruebe la descripción Procedimiento Requisito
    4-1



    Resistencia de contacto



    Acople los conectores, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) 20mΩ (máximo)
    4-2 Resistencia de aislamiento Acople los conectores, aplique 500V DC entre el terminal o la tierra adyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 100MΩ (mínimo)
    4-3 Voltaje que soporta dieléctrico Acople los conectores, aplique la CA 200V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202) Ninguna avería.
    4-4 Resistencia de contacto en la porción prensada Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. 5mΩ (máximo)



    5. Funcionamiento mecánico



    Pruebe la descripción Procedimiento Requisito
    5-1 Fuerza de la inserción y del retiro del actuador Inserte y retire los conectores al índice de la velocidad de 25±3m m/minuto. Refiera al párrafo 7
    5-2 El alambre saca la fuerza La tracción de la carga será aplicada a un alambre correctamente paralelamente terminado y a direcciones perpendiculares. La carga para sacar del alambre el zócalo o para romper el alambre será medida. Dirección paralela Dirección perpendicular
    0,30 kgf (mínimos) 0,15 kgf (mínimos)
    5-3 Fuerza de la retención del terminal/de la vivienda. Aplique axial sacan la fuerza al índice de la velocidad de 25±3m m/minuto en el terminal montado en la vivienda. 0.25kgf (mínimo)
    5-4 Fuerza de la retención del Pin Aplique la fuerza de empuje axial al índice de la velocidad de 25±3m m/minuto 0.25kgf (mínimo)
    5-5 Durabilidad Cuando es acoplado hasta 50 ciclos en varias ocasiones por el índice del ciclo 10 por minuto. Resistencia de contacto 40mΩ (máximo)
    5-6 Vibración

    Amplitud: 1.5m m P-P

    Tiempo del barrido: 10-55-10 herzios en 1 duración minuciosa: 2 horas en cada X.Y.Z disminuyen.

    (Basado sobre MIL-STD-202 el método 201A)

    Aspecto ningún daño.

    Resistencia de contacto 40mΩ (máximo)

    Discontinuidad 1 μsec. (Máximo)

    5-7 Choque físico el ² 490m/s {50G}, 3 movimientos en cada X.Y.Z disminuye. (Basado sobre el método 213B Cond de JIS C0041/MIL-STD-202. A)





    6. Funcionamiento medioambiental y otros



    Pruebe la descripción Procedimiento Requisito
    6-1 Subida de la temperatura Carga actual clasificada que lleva. (Basado sobre UL 498) 30℃ (máximo)
    6-2 Resistencia térmica 85±2℃, 96 horas (basadas sobre el método 108A Cond de JIS C0021/MIL-STD-202. A)

    Aspecto ningún daño.

    Resistencia de contacto 40mΩ (máximo)

    6-3 Resistencia fría -25±3℃, 96 horas (basadas sobre JIS C0020)
    6-4 Humedad

    Temperatura: 40±2℃

    Humedad relativa: el 90~95%

    Duración: 96 horas

    (Basado sobre el método 103B Cond de JIS C0022/MIL-STD-202. B)

    Aspecto ningún daño.

    Resistencia de contacto 40mΩ (máximo)

    Resistencia de aislamiento 10MΩ (mínima)

    El voltaje que soporta dieléctrico debe resolver 4-3

    6-5 Ciclo de la temperatura

    5 ciclos de:

    a) -55℃ 30 minutos

    b) +85℃ 30 minutos

    (Basado sobre JIS C0025)

    Aspecto ningún daño.

    Resistencia de contacto 40mΩ (máximo)

    6-6 Espray de sal Estañado 12 horas/24 horas doradas de exposición a un espray de sal de la solución del 5±1% en 35±2℃. (Basado sobre el método 101C Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gas de la SO2

    24 horas de exposición a 50±5ppm.

    Gas de la SO2 en 40±2℃.

    6-8 Gas NH3 exposición de 40 minutos al gas NH3 que se evapora a partir de la solución del amoníaco de la 28%.



    6-9 Solderability

    Tiempo que suelda: sec 5±0.5.

    Temperatura de la soldadura: 245±5℃

    La soldadura que moja el 95% de área sumergida no debe mostrar ningún vacío, agujeros de perno
    6-10 Resistencia al calor que suelda

    Al reflowing

    Refiera al párrafo 8

    Suelde el método del hierro

    Tiempo que suelda: sec 5±0.5.

    Temperatura de la soldadura: 370℃ ~ 400℃

    Aspecto ningún daño.



    7. Fuerza de la inserción/del retiro del actuador

    [Unidad: kgf]

    Circuitos En la inicial Circuitos En la inicial
    Inserción (máximo) Retiro (mínimo) Inserción (máximo) Retiro (mínimo)
    02 0,50 0,10 14 1,70 0,34
    04 0,70 0,14 15 1,80 0,36
    08 1,10 0,22 16 1,90 0,38
    10 1,30 0,26 17 2,00 0,40
    12 1,50 0,30 20 2,30 0,46





    3, FAQ
    ¿1) cuál es plazo de expedición?
    Generalmente 5-8 días laborables después del pago comprobaron, más largo para saber si hay pedido grande.

    2) ¿Cuál es el término del pago?
    Nuestras condiciones de pago: T/T, Paypal, Western Union, Moneygram, L/C, etc.

    3) ¿Cuál es la manera del envío?
    Vía DHL, Fedex, el ccsme, UPS, por el aire, por el mar… etc.

    4) ¿Usted tiene servicio post-venta?
    Sí. 8 horas de servicio online

    5) ¿Cuál es su garantía para las mercancías?
    Substituiremos el 1:1 para las mercancías defectuosas después de que garantía de los meses sales.12 después de fabricar.
