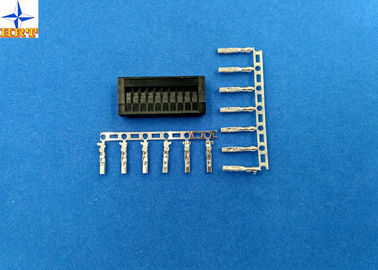

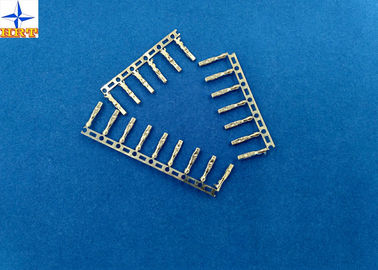

Prense los conectores estañados los terminales del bronce de fósforo del conector del alambre para AWG30# a 26#

Prense los conectores estañados los terminales del bronce de fósforo del conector del alambre para AWG30# a 26#

    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
  • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#

    Datos del producto:

    Lugar de origen: Dongguan, China (continente)
    Nombre de la marca: HRT
    Certificación: ISO9001/ ISO14001/UL/RoHS/REACH
    Número de modelo: A2001-TPE

    Pago y Envío Términos:

    Cantidad de orden mínima: 50K PCS
    Precio: Negotiated
    Detalles de empaquetado: la bandeja del papel con hacia fuera encuadierna
    Tiempo de entrega: 5 a 8 días laborables después del pago comprobado
    Condiciones de pago: TT, Western Union, Paypal, L/C
    Capacidad de la fuente: 100 millones de PC por mes
    Contactar ahora
    Descripción detallada del producto
    Tono: 2.0m m Gama del alambre: AWG#30 - #26
    Material: Fósforo Bronzne Finalizar: estañado u oro-flash
    Tipo de conector: terminal del connnector del alambre Aislamiento O.D: 1.30m m (máximo)



    1, la especificación del producto incluyendo propiedades básicas de la información del tamaño, eléctricas y mecánicas.

    Información básica del tamaño
    Estilo del interfaz de la terminación encrespadura o compresión
    Métodos de proceso E-sellado antes de estañado u oro-flash
    Aislamiento O.D. 1.30m m (máximo)
    Número de parte. A2001-TPE o A2001-GPE
    Conector acoplado Serie de A2001H/HB o serie de A2009H
    Uso Señal, alambre de subir al tipo

    Propiedades eléctricas
    Grado actual 2 UNA CA, DC
    Grado del voltaje 100V CA, DC
    Resistencia de contacto 10mΩ máximo
    Resistencia de aislamiento Minuto de 1000 MΩ
    Voltaje que soporta 800V AC/minute

    Propiedades mecánicas
    Gama de temperaturas -25℃ al ℃ 85
    El otro de la información control bondadoso por favor la imagen siguiente.






    2, dibujo relacionado e informe

    Las imágenes siguientes son dibujo de ingeniería y el informe de prueba para su referencia, desea que éstos puedan ayudarle a comprar las partes ideales y correctas de nosotros. ¡Gracias!

    Prense los conectores estañados los terminales del bronce de fósforo del conector del alambre para AWG30# a 26#

    3. Grados y alambres aplicables



    Artículo Estándar
    Voltaje clasificado (máximo) 100V AC/DC Aislamiento O.D. 1.50m m (máximo)
    Alambres actuales (máximo) y aplicables clasificados AWG#24 2.0A AC/DC
    AWG#26 1.5A AC/DC
    AWG#28 1.0A AC/DC
    AWG#30 0.5A AC/DC
    Gama de temperaturas ambiente -25℃ ~ +85℃*

    *: Incluyendo subida terminal de la temperatura





    4. Funcionamiento eléctrico



    Pruebe la descripción Procedimiento Requisito
    4-1



    Resistencia de contacto



    Acople los conectores, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) 10mΩ (máximo)
    4-2 Resistencia de aislamiento Acople los conectores, aplique 500V DC entre el terminal o la tierra adyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 1000MΩ (mínimo)
    4-3 Voltaje que soporta dieléctrico Acople los conectores, aplique la CA 800V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202) Ninguna avería.
    4-4 Resistencia de contacto en la porción prensada Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. 5mΩ (máximo)







    3, FAQ


    Q: ¿Usted permite diseño múltiple por la disposición?
    A: Yes.We aceptan servicio de OEM/ODM y permiten diseño múltiple por la disposición.

    Q: ¿Cuánto tiempo el envío toma?
    A: Depende de la ubicación y de la cantidad del destino. En la mayoría del país desarrollado, la entrega por FED x/UPS/DHL es normalmente 2-3 días (excepto fines de semana).

    Q: ¿Cómo se empaquetan las mercancías?
    A: Generalmente en los malos del PE, el tubo, tubo y con la caja exterior del cartón.



    ¡4, podemos ofrecer el envío múltiple, seguro y rápido para usted!

    Tenemos cooperación muy buena con la empresa de distribución del famouse del mundo, y la poder nos ofrece buen servicio y precio favorable. Está seguro que cada negocio entre nosotros será rápido y feliz. ¡Elíjanos! Conectemos el mundo realista y electrónico.
