Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Terminal de la vivienda A2001 | Echada: | 2.00m m |
|---|---|---|---|
| El número de perno: | 02PIN ~ 18PIN | Material: | HSG: PA66, TER: El bronce de fósforo, Oro-flash orTin-plateó |
| Fila: | solo | grado de la fuego-protección: | UL 94V-0 |
| Alta luz: | Conectores impresos de la placa de circuito,Los conectores del PWB atan con alambre para subir,Conector de la echada de UL94V-0 2m m |
||
alambre para subir a la vivienda PA66 de la echada 2.00m m del conector/al terminal estañado o del Oro-flash
Descripción:

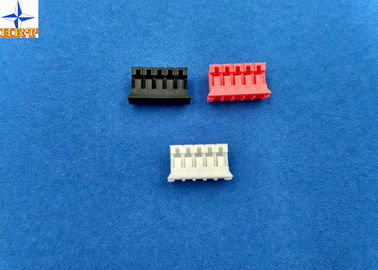

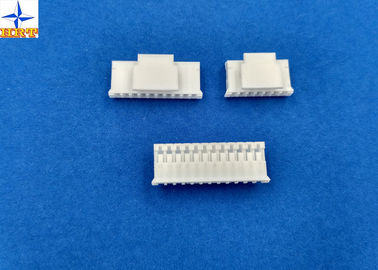

1. A2001series es A2001H-NP A2001HB-NP (la sola fila que contiene el terminal conveniente de la serie de A2001-T)
2, vivienda utilizaron los materiales: PA66, halógeno libre, grado de la Fuego-protección es UL 94-V0. La cantidad que embala mínima es 1000pcs/bag.
3. la sola vivienda de la fila que tenemos 2P~ 18P, la capacidad de producción diaria es 30 a 50 KPCS.

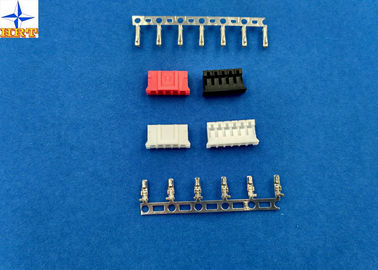

4.Terminals son sellados por el bronce de fósforo, E-sellando antes de estañado o el Oro-flash, nos estañó que llamaban A2001-TPe, dorado nosotros que llamaban A2001-GPe, cantidad que embalaba mínima es 20,000pcs/Reel. La capacidad de producción diaria es 300 a 400 KPCS.
gama del alambre 5.Terminals': AWG #26--#30, aislamiento OD is1.30mm (máximo).
| Descripción de la prueba | Procedimiento | Requisito |
|
Resistencia de contacto |
Conectores del compañero, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) | 20mΩ (máximo) |
| Resistencia de aislamiento | Los conectores del compañero, aplican 500VDCentreel terminal o la tierraadyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (mínimos) |
| Voltaje que soporta dieléctrico | Los conectores del compañero, aplican la CA 800V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202)) | Ninguna avería. |
| Entre en contacto con la resistencia en la porción prensada | Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
| Clasificado actual | máximo de 2A AC/DC |
| Voltaje clasificado | 100V AC/DC |
| Soporte el voltaje | 800V AC/minute |
| Resistencia de aislamiento | Minuto 1000MΩ |
| Resistencia de contacto | 10MΩ máximo |
| Temperatura de funcionamiento | -25 - 85°C |
Eche el fósforo Brone/conector estañado de 2.00m m del terminal de la batería
