| Lugar de origen: | Dongguan, China (continente) |
| Nombre de la marca: | HRT |
| Certificación: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Número de modelo: | C4255WR-NP |
| Cantidad de orden mínima: | 5000pcs |
|---|---|
| Precio: | negotiated |
| Detalles de empaquetado: | Carrete, tubo (tubo), cinta, bolso o como sea necesario |
| Tiempo de entrega: | 5 a 8 días laborables después del pago comprobado |
| Condiciones de pago: | TT, Western Union, Paypal, L/C |
| Capacidad de la fuente: | 28000K PCS por mes |
| Categoría: | oblea | Fila no.: | Individual |
|---|---|---|---|
| Fijación de la estructura: | con | Gama del alambre: | AWG26# a 22# |
| Aplicación: | Poder, alambre de subir | Vivienda hecha juego: | Las series de C4255HF escogen fila |
| Resaltar: | Conector 2.0m m de la oblea,tablero en conector |
||

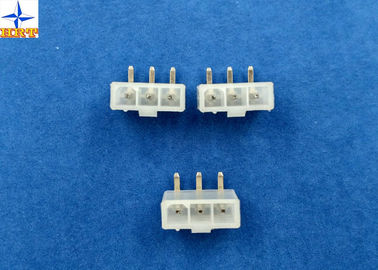

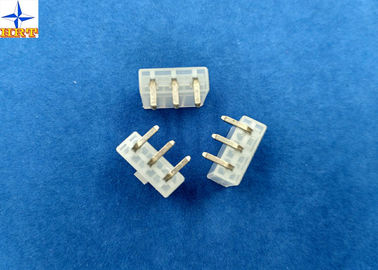

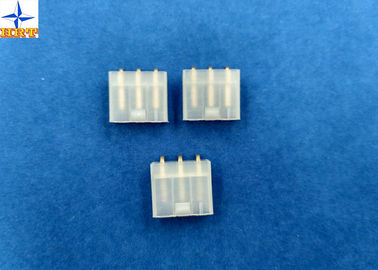

Un alambre de la fila para subir al conector de poder, conector 4.2m m de la placa de circuito con la cerradura
1, especificación detallada del producto:
1. información básica:
2. característica eléctrica:
3. característica mecánica:
2, dibujo de ingeniería relacionado e informe de prueba
La imagen atada es nuestro dibujo de ingeniería estándar e informe para su referencia, le ayudará a
conozca nuestra característica de producto, después le puede elegir los modelos correctos.
Funcionamiento mecánico
| Pruebe la descripción | Procedimiento | Requisito | ||
| 5-1 | Fuerza de la inserción y del retiro del actuador | Inserte y retire los conectores al índice de la velocidad de 25±3m m/minuto. | Refiera al párrafo 7 | |
| 5-2 | El prensar saca la fuerza | Fije el terminal prensado, aplique axial sacan la fuerza en el alambre en la rata de la velocidad de 25±3m m/minuto. (Basado sobre JIS C5402 6,8) | AWG#14 | 11.0kgf (minuto) |
| AWG#16 | 10.0kgf (minuto) | |||
| AWG#18 | 9.0kgf (minuto) | |||
| AWG#20 | 6.0kgf (minuto) | |||
| AWG#22 | 4.0kgf (minuto) | |||
| AWG#24 | 3.0kgf (minuto) | |||
| 5-3 | Fuerza terminal de la inserción. | Inserte el terminal prensado en la vivienda. | 1.50kgf (máximo) | |
| 5-4 | Fuerza de la retención del terminal/de la vivienda. | Aplique axial sacan la fuerza al índice de la velocidad de 25±3m m/minuto en el terminal montado en la vivienda. | 3.00kgf (mínimo) | |
| 5-5 | Fuerza de la retención del Pin | Aplique la fuerza de empuje axial al índice de la velocidad de 25±3m m/minuto | 3.00kgf (mínimo) | |
| 5-6 | Trabe la fuerza de producción |
Acople los conectores y separe hasta que ambos cierres se rompan al índice de la velocidad de 25±3m m/minuto |
7.0kgf (mínimo) | |
| 5-7 | Fuerza de la retención del soporte del panel | Inserte la vivienda en el panel cortado, empuje que contiene enfrente de la manera que fue montada hasta que las lengüetas de fijación se rompan al índice de la velocidad de 25±3m m/minuto. | 16.0kgf (mínimo) | |
| 5-8 | Durabilidad | Cuando es acoplado hasta 50 ciclos en varias ocasiones por el índice del ciclo 10 por minuto. | Resistencia de contacto 20mΩ (máximo) | |
| 5-9 | Vibración |
Amplitud: 1.5m m P-P Tiempo del barrido: 10-55-10 herzios en 1 duración minuciosa: 2 horas en cada X.Y.Z disminuyen. (Basado sobre MIL-STD-202 el método 201A) |
Aspecto ningún daño. Resistencia de contacto 20mΩ (máximo) Discontinuidad 1 μsec. (Máximo) |
|
| 5-10 | Choque físico | el ² 490m/s {50G}, 3 movimientos en cada X.Y.Z disminuye. (Basado sobre JISC0041/MIL-STD-202 el método 213B Cond. A) | ||
Fuerza de la inserción/del retiro del actuador
[Unidad: kgf]
| Circuitos | En la inicial | Circuitos | En la inicial | ||
| Inserción (máximo) | Retiro (mínimo) | Inserción (máximo) | Retiro (mínimo) | ||
| Solo | 0,70 | 0,20 | 10 | 7,00 | 2,80 |
| 02 | 1,40 | 0,50 | 11 | 7,70 | 3,05 |
| 03 | 2,10 | 0,75 | 12 | 8,40 | 3,30 |
| 04 | 2,80 | 1,10 | 14 | 9,80 | 3,90 |
| 05 | 3,50 | 1,35 | 16 | 11,20 | 4,40 |
| 06 | 4,20 | 1,60 | 18 | 12,60 | 5,00 |
| 07 | 4,90 | 1,90 | 20 | 14,00 | 5,60 |
| 08 | 5,60 | 2,20 | 22 | 15,40 | 6,10 |
| 09 | 6,30 | 2,50 | 24 | 16,80 | 6,70 |
3, introducción para los productos de esta serie
El aviso por favor bondadoso que el producto de la serie C4255, usted puede comprar lo como sistema, después nos le ofrecerá precio razonable.
| Producto de la serie C4255 | ||
| Terminal | C4255F-T y C4255M-T | |
| Conector | Solo tipo de la fila | C4255HF-NP Y C4255HMNP Y C4255HMA-NP |
| Tipo dual de la fila | C4255HF-2XNP Y C4255HM-2XNP Y C4255HMA-2XNP | |
| Oblea | Solo tipo de la fila | C4255WV-NP y C4255WR-NP y C4255WR-F-NP (con el pie) |
| Tipo dual de la fila | C4255WV-2XNP y C4255WR-2XNP y C4255WR-F-2XNP (con el pie) | |
4, pago múltiple y envío disponibles
La diversa manera rápida de la entrega se puede ofrecer por nosotros, después usted puede conseguir nuestras piezas para probar en mismo un breve periodo de tiempo. Y hace su trabajo más eficaz. ¡Déjenos trabajan junto conectan el mundo! Las condiciones de pago flexibles pueden ayudarnos a ahorrar pagar el coste, él serán cosa provechosa para ambas partes nosotros dos.
