terminales de la encrespadura del oro-flash del ARREGLO de la echada de 1.0m m con el material del bronce de fósforo para AWG30# a 34#

terminales de la encrespadura del oro-flash del ARREGLO de la echada de 1.0m m con el material del bronce de fósforo para AWG30# a 34#

    • 1.0mm pitch FI-X gold-flash crimp terminals with phosphor bronze material for AWG30# to 34#
    • 1.0mm pitch FI-X gold-flash crimp terminals with phosphor bronze material for AWG30# to 34#
    • 1.0mm pitch FI-X gold-flash crimp terminals with phosphor bronze material for AWG30# to 34#
  • 1.0mm pitch FI-X gold-flash crimp terminals with phosphor bronze material for AWG30# to 34#

    Datos del producto:

    Lugar de origen: Dongguan, China (continente)
    Nombre de la marca: HRT
    Certificación: ISO9001/ ISO14001/UL/RoHS/REACH
    Número de modelo: A1006-GPE

    Pago y Envío Términos:

    Cantidad de orden mínima: PC 100k
    Precio: Negotiated
    Detalles de empaquetado: la bandeja del papel con hacia fuera encuadierna
    Tiempo de entrega: 5 a 8 días laborables después del pago comprobado
    Condiciones de pago: TT, Western Union, Paypal, L/C
    Capacidad de la fuente: 100 millones de PC por mes
    Contactar ahora
    Descripción detallada del producto
    Tono: 1.0m m Gama del alambre: AWG#30 - #34
    Material: Bronce de fósforo Finalizar: estañado
    Categoría: terminal Aislamiento O.D: 0.60m m (máximo)
    Alta luz:

    conectores del alambre de la encrespadura

    ,

    Terminal de la encrespadura del conector



    alambre del ptich de 5.08m m a atar con alambre y a atar con alambre para subir al terminal de la encrespadura, #18 - #24 AWG, terminales C5080M-T-A del chapado en oro



    1, la especificación del producto incluyendo propiedades básicas de la información del tamaño, eléctricas y mecánicas.



    Información básica del tamaño
    Estilo del interfaz de la terminación Encrespadura
    Métodos de proceso E-sellado antes de Oro-flash
    Aislamiento O.D. 0.60m m (máximo)
    Número de parte. A1006-GPE
    Uso Señal, tablero del PWB

    Propiedades eléctricas
    Grado actual 1A CA, DC
    Grado del voltaje 200V CA, DC
    Resistencia de contacto 40mΩ máximo
    Resistencia de aislamiento Minuto 100MΩ
    Voltaje que soporta 500V AC/minute

    Propiedades mecánicas
    Gama de temperaturas -25℃ al ℃ 85
    El otro de la información control bondadoso por favor la imagen siguiente.

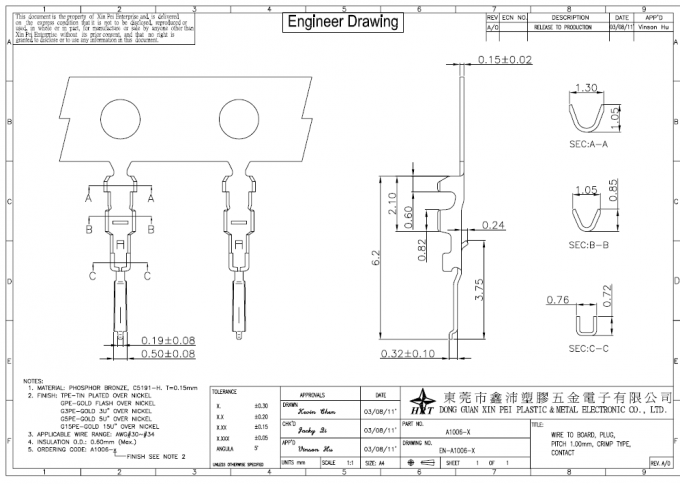

    2, dibujo relacionado e informe



    Las imágenes siguientes son dibujo de ingeniería y el informe de prueba para su referencia, desea que éstos puedan ayudarle a comprar las partes ideales y correctas de nosotros. ¡Gracias!



    terminales de la encrespadura del oro-flash del ARREGLO de la echada de 1.0m m con el material del bronce de fósforo para AWG30# a 34#





    1. alcance

    Esta especificación cubre los requisitos para el funcionamiento de producto del alambre de la echada de 1.00m m de subir

    serie de los conectores.





    2. Construcción, dimensiones, material y galjanoplastia

    Vea los dibujos atados





    3. Grados y alambres aplicables



    Artículo Estándar
    Voltaje clasificado (máximo) 200V AC/DC Aislamiento O.D. 0.60m m (máximo)
    Alambres actuales (máximo) y aplicables clasificados AWG#30 1A AC/DC
    AWG#32 0.8A AC/DC
    AWG#34 0.5A AC/DC
    Gama de temperaturas ambiente -25℃ ~ +85℃*

    *: Incluyendo subida terminal de la temperatura



    4. Funcionamiento eléctrico



    Pruebe la descripción Procedimiento Requisito
    4-1



    Resistencia de contacto



    Acople los conectores, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) 35mΩ (máximo)
    4-2 Resistencia de aislamiento Acople los conectores, aplique 200V DC entre el terminal o la tierra adyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) 100MΩ (mínimo)
    4-3 Voltaje que soporta dieléctrico Acople los conectores, aplique la CA 500V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202) Ninguna avería.
    4-4 Resistencia de contacto en la porción prensada Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. 5mΩ (máximo)



    5. Funcionamiento mecánico



    Pruebe la descripción Procedimiento Requisito
    5-1 Fuerza de la inserción y del retiro del actuador Inserte y retire los conectores al índice de la velocidad de 25±3m m/minuto. Refiera al párrafo 7
    5-2 El prensar saca la fuerza Fije el terminal prensado, aplique axial sacan la fuerza en el alambre en la rata de la velocidad de 25±3m m/minuto. (Basado sobre JIS C5402 6,8) AWG#30 0.8kgf (minuto)
    AWG#32 0.5kgf (minuto)
    AWG#34 0.3kgf (minuto)
    5-3 Fuerza terminal de la inserción. Inserte el terminal prensado en la vivienda. 0.50kgf (máximo)
    5-4 Fuerza de la retención del terminal/de la vivienda. Aplique axial sacan la fuerza al índice de la velocidad de 25±3m m/minuto en el terminal montado en la vivienda. 0.50kgf (mínimo)
    5-5 Fuerza de la retención del Pin Aplique la fuerza de empuje axial al índice de la velocidad de 25±3m m/minuto 0.40kgf (mínimo)
    5-6 Durabilidad Cuando es acoplado hasta 50 ciclos en varias ocasiones por el índice del ciclo 10 por minuto. Resistencia de contacto 80mΩ (máximo)
    5-7 Vibración

    Amplitud: 1.5m m P-P

    Tiempo del barrido: 10-55-10 herzios en 1 duración minuciosa: 2 horas en cada X.Y.Z disminuyen.

    (Basado sobre MIL-STD-202 el método 201A)

    Aspecto ningún daño.

    Resistencia de contacto 80mΩ (máximo)

    Discontinuidad 1 μsec. (Máximo)

    5-8 Choque físico el ² 490m/s {50G}, 3 movimientos en cada X.Y.Z disminuye. (Basado sobre el método 213B Cond de JIS C0041/MIL-STD-202. A)





    6. Funcionamiento medioambiental y otros



    Pruebe la descripción Procedimiento Requisito
    6-1 Subida de la temperatura Carga actual clasificada que lleva. (Basado sobre UL 498) 30℃ (máximo)
    6-2 Resistencia térmica 85±2℃, 96 horas (basadas sobre el método 108A Cond de JIS C0021/MIL-STD-202. A)

    Aspecto ningún daño.

    Resistencia de contacto 80mΩ (máximo)

    6-3 Resistencia fría -25±3℃, 96 horas (basadas sobre JIS C0020)
    6-4 Humedad

    Temperatura: 40±2℃

    Humedad relativa: el 90~95%

    Duración: 96 horas

    (Basado sobre el método 103B Cond de JIS C0022/MIL-STD-202. B)

    Aspecto ningún daño.

    Resistencia de contacto 80mΩ (máximo)

    Resistencia de aislamiento 10MΩ (mínima)

    El voltaje que soporta dieléctrico debe resolver 4-3

    6-5 Ciclo de la temperatura

    5 ciclos de:

    a) -55℃ 30 minutos

    b) +85℃ 30 minutos

    (Basado sobre JIS C0025)

    Aspecto ningún daño.

    Resistencia de contacto 80mΩ (máximo)

    6-6 Espray de sal Estañado 12 horas/24 horas doradas de exposición a un espray de sal de la solución del 5±1% en 35±2℃. (Basado sobre el método 101C Cond de JIS C0023/MIL-STD-202. B)
    6-7 Gas de la SO2

    24 horas de exposición a 50±5ppm.

    Gas de la SO2 en 40±2℃.

    6-8 Gas NH3 exposición de 40 minutos al gas NH3 que se evapora a partir de la solución del amoníaco de la 28%.
    6-9 Solderability

    Tiempo que suelda: sec 5±0.5.

    Temperatura de la soldadura: 245±5℃

    La soldadura que moja el 95% de área sumergida no debe mostrar ningún vacío, agujeros de perno
    6-10 Resistencia al calor que suelda

    Al reflowing

    Refiera al párrafo 8

    Suelde el método del hierro

    Tiempo que suelda: sec 5±0.5.

    Temperatura de la soldadura: 370℃ ~ 400℃

    Aspecto ningún daño.



    7. Fuerza de la inserción/del retiro del actuador

    [Unidad: kgf]

    Circuitos En la inicial
    Inserción (máximo) Retiro (mínimo)
    20 2,60 0,60
    30 4,00 0,76







    3, ventajas que usted puede conseguir

    MOQ: Si tenga acción, según el paquete más pequeño. Si no, según la producción MOQ.



    Capacidad del R&D: ODM&OEM está disponible. También podemos ayudarle a diseñar moldes y a producir productos.



    Plazo de expedición: 3 a 8 días según su periodo de la orden.



    Control de calidad: El conector original o substituye el conector que seremos el 100% examinados antes de enviar.



    Paquete: Bolso del PE o bolso del nilón con el cartón o según usted



    Tipo de la compañía: Fábrica e integración del comercio más de 12 años experiencia de diseño y de la producción de molde del conector.
