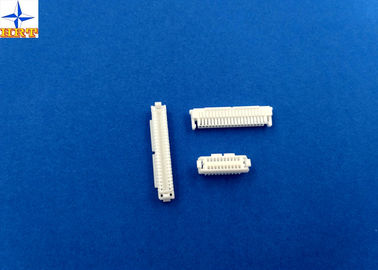

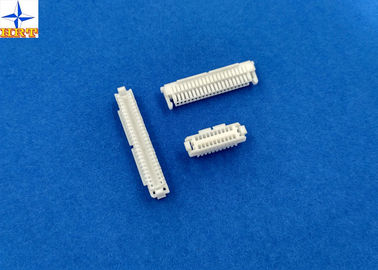

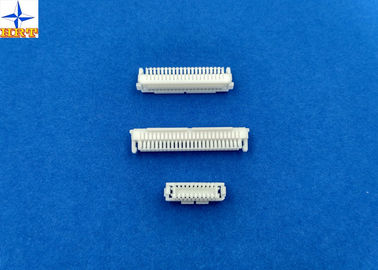

| Lugar de origen: | Dongguan, China (continente) |
| Nombre de la marca: | HRT |
| Certificación: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Número de modelo: | A1002HA-2XNP |
| Cantidad de orden mínima: | 5000 pcs |
|---|---|
| Precio: | negotiated |
| Detalles de empaquetado: | Carrete, tubo (tubo), cinta, bolso o como sea necesario. |
| Tiempo de entrega: | 5 a 8 días laborables después del pago comprobado |
| Condiciones de pago: | TT, Western Union, Paypal, L/C |
| Capacidad de la fuente: | 28 millones de PC por mes |
| Categoría: | Vivienda del alambre | Terminal conveniente: | A1002T |
|---|---|---|---|
| Material: | Nylon66 UL94V-0 | Gama del alambre: | AWG26# a 28# |
| Género: | Hembra | Circuito: | 20 o 30 o 40 o 50 posiciones |
| Resaltar: | Conectores impresos de la placa de circuito,Los conectores del PWB atan con alambre para subir,Conectores del estilo de la encrespadura Nylon66 |
||
1, detalles de la especificación de producto
| Información básica del tamaño | |||
| Color | Blanco | ||
| Echada | 1.0m m | ||
| Vivienda del material | Nylon66 UL94V-0 | ||
| Uso | señal, alambre de subir | ||
| Diámetro del aislamiento del alambre | máximo de 0.80m m. | ||
| Materiales terminales | Material de cobre amarillo, final estañado | ||
| Paquete terminal | 15K PC/carrete | ||
| Terminal conveniente | A1002-T | ||
| Método de proceso del terminal | E-sellado antes de estañado u oro-flash | ||
| Propiedades eléctricas | |||
| Grado actual | 1A CA, DC | ||
| Grado del voltaje | 50V CA, DC | ||
| Resistencia de contacto | 30mΩ máximo | ||
| Resistencia de aislamiento | minuto 100mΩ | ||
| Voltaje que soporta | 500V AC/minute | ||
| Propiedades mecánicas | |||
| Gama de temperaturas | -25℃ al ℃ 85 | ||
| Fuerza terminal de la inserción | 0.50kgf (máximo) | ||
| Terminal/vivienda de la fuerza de la retención | 0.50kgf (mínimo) | ||
| Pin Retention Force | 0.50kgf (mínimo) | ||
| La otra información por favor amablemente comprobar la imagen siguiente. | |||
2, introducción para esto productos de la serie
Aviso por favor bondadoso que el producto de la serie A1002, si usted puede comprar este producto como sistema, el precio será mismos reasonale y favorable.
1, terminales: A1002T (flash estañado u oro-flash)
2, vivienda: Nueva versión de A1002H-NP y de A1002HA-2XNP y de A1002HA-2XNP
3, dibujo que dirige relevante e informe de prueba
El accesorio siguiente es fichero detallado para su referencia, él del producto le será útil.
Dibujo de la dimensión
Informe de prueba
3. Grados y alambres aplicables
| Artículo | Estándar | ||
| Voltaje clasificado (máximo) | 50V AC/DC | Aislamiento O.D. 0.80m m (máximo) | |
| Alambres actuales (máximo) y aplicables clasificados | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Gama de temperaturas ambiente | -25℃ ~ +85℃* | ||
*: Incluyendo subida terminal de la temperatura
4. Funcionamiento eléctrico
| Descripción de la prueba | Procedimiento | Requisito | |
| 4-1 |
Resistencia de contacto
|
Conectores del compañero, medida por el circuito seco, 20mV máximo, 10mA. (Basado sobre JIS C5402 5,4) | 20mΩ (máximo) |
| 4-2 | Resistencia de aislamiento | Los conectores del compañero, aplican 500V DC entre el terminal o la tierra adyacente. (Basado sobre el método 302 Cond de JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (mínimo) |
| 4-3 | Voltaje que soporta dieléctrico | Los conectores del compañero, aplican la CA 250V (rms) para 1 minuto entre el terminal o la tierra adyacente. (Basado sobre el método 301 de JIS C5402 5.1/MIL-STD-202) | Ninguna avería. |
| 4-4 | Entre en contacto con la resistencia en la porción prensada | Prense el alambre aplicable encendido al terminal, medida por el circuito seco, 20mV (máximo). , 10mA. | 5mΩ (máximo) |
5. Funcionamiento mecánico
| Descripción de la prueba | Procedimiento | Requisito | ||
| 5-1 | Fuerza de la inserción y del retiro del actuador | Inserte y retire los conectores al índice de la velocidad de 25±3m m/minuto. | Refiera al párrafo 7 | |
| 5-2 | El prensar saca la fuerza | Fije el terminal prensado, aplique axial sacan la fuerza en el alambre en la rata de la velocidad de 25±3m m/minuto. (Basado sobre JIS C5402 6,8) | AWG#28 | 1.0kgf (minuto) |
| AWG#30 | 0.8kgf (minuto) | |||
| AWG#32 | 0.5kgf (minuto) | |||
| 5-3 | Fuerza terminal de la inserción. | Inserte el terminal prensado en la vivienda. | 0.50kgf (máximo) | |
| 5-4 | Terminal/vivienda de la fuerza de la retención. | Aplique axial sacan la fuerza al índice de la velocidad de 25±3m m/minuto en el terminal montado en la vivienda. | 0.50kgf (mínimo) | |
| 5-5 | Pin Retention Force | Aplique la fuerza de empuje axial al índice de la velocidad de 25±3m m/minuto | 0.50kgf (mínimo) | |
| 5-6 | Durabilidad | Cuando es acoplado hasta 50 ciclos en varias ocasiones por el índice del ciclo 10 por minuto. | Resistencia de contacto 40mΩ (máximo) | |
| 5-7 | Vibración |
Amplitud: 1.5m m P-P Tiempo del barrido: 10-55-10 herzios en 1 duración minuciosa: 2 horas en hachas de cada X.Y.Z. (Basado sobre MIL-STD-202 el método 201A) |
Aspecto ningún daño. Resistencia de contacto 40mΩ (máximo) Discontinuidad 1 μsec. (Máximo) |
|
| 5-8 | Choque físico | ² 490m/s {50G}, 3 movimientos en hachas de cada X.Y.Z. (Basado sobre el método 213B Cond de JIS C0041/MIL-STD-202. A) | ||
4, nuestra demostración de la familia de producto
Por favor amablemente mirar la imagen siguiente, usted puede conocer nuestra gama de productos por una manera fácil. Nuestro producto principal es vivienda del alambre, alambre para subir al connectoor, alambre al conector del alambre, tablero-en los conectores, los conectores de FPC/FFC y más. También podemos controlar tarifa defectuosa en un escaso valor, así que nuestras piezas son aceptadas por el famouse y la compañía internacional como TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD etc. Y todos los productos son certificados por el ALCANCE, UL, RoHS. Para proteger el evironment, algunas piezas son halógeno libremente.
